ER-Modelle - Schema

Aufbau Kardinalitäten Begriffe Schema a) Definieren b) Datentypen:

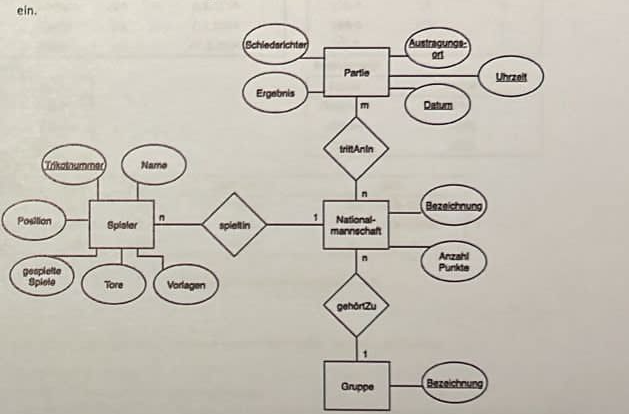

Aufbau

• Rechteck für ==Entitätsmenge==



• Raute für ==Beziehung==

• Ellipse für ==Attribut==

• Kardinalität jeweils an den Beziehungen dargestellt mit

  1:1 1:n, n:m

---

Kardinalitäten

Important

Wichtig ist, dass man die Kardinalitäten von beiden Seiten betrachtet
1:1
Benutzer
1:1 Profil

• Ein Benutzer gehört einem Profil
• Ein Profil gehört einem Benutzer

1:n Kunde 1:n Adressen

• Ein Kunde hat n Adressen
• Eine Adresse gehört zu einem Kunden

n:m Nutzer n:m Gruppenchats

• Ein Nutzer ist in m Gruppenchats

• Ein Gruppenchat hat n Nutzer.

---

Begriffe

• Tabellenname: -

• schema: Kopfzeilen der Tabelle

• Attribut: -

• Schlüsselattribut: Primärschlüssel

• Attributwert

• Datensatz: Einmal pro Zeile

---

Schema

a) Definieren

⬆️ Fremdschlüssel Primärschlüssel tabellenname(``schlüsselattribut``, attribut1, attribut2, …)

b) Datentypen:

• TEXT
• ZAHL
• DATUM
• WAHRHEITSWERT

Important

Der Datentyp legt den Wertebereich für die jeweiligen Attributwerte fest.
